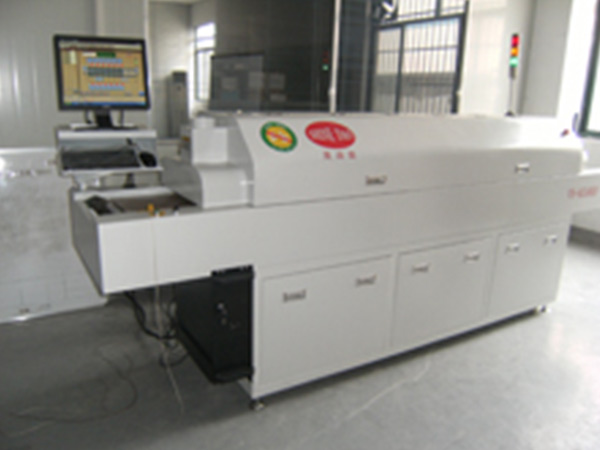

AC系列中小型系列無鉛回流焊

產品參數/ Product parameter

特點：

1.采用進口的大電流固態繼電器無觸點輸出，安全，配備專用SSR散熱器，散熱效率大幅度提高，有效地延長其使用壽命。
2. 發熱部件采用進口優質元件，確保整個系統的高穩定性，更能確保較長的使用壽命。
3. 結合溫控器特有的PID模糊控制功能，一直監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，確保溫控精度，機內溫度分布誤差極小，長度方向溫度分布符合IPC標準。
4. 發熱區模塊化設計，方便維修拆裝。
5. 具有溫度超差，故障診斷，聲光報警功能。
6. 獨立小循環運風設計，上下加熱方式，熱補償性好，熱效率高，省電，加溫速度快，適合BGA及CSP等元件優質產品焊接。特制強制熱風循環結構系統，使PCB及元器件受熱均勻，效率高，升溫速度快。
7. 預熱區、焊接區和冷卻區上下獨立加熱，獨立循環，獨立控溫，相鄰溫區溫差MAX可達100℃，不串溫，每個溫區的溫度和風速可獨立調節。
8. 各溫區功率匹配適當，升溫迅速，從室溫至設定工作溫度約15分鐘。并具有快速高效的熱補償性能。
9. 專用不銹鋼乙字網帶，耐用耐磨。長時間使用不易變型。
10. 延時開關機保護功能,停機后均勻降溫,有效防止因不均勻降溫而產生的部件變形。
11. 電控元件部份采用優質進口元件，確保設備長期連續穩定保修。的運作，高溫部件三年免費

技術參數 SPECIFICATIONS

技術參數Specifications		VS-AC510LF	VS-AC610LF	VS-AC710LF	VS-AC810LF
加熱部分參數	加熱區數量	上 5/ 下 5	上 6/ 下 6	上 7/ 下 7	上 8/ 下 8
	加熱區長度	1800mm	2200mm	2600mm	3000mm
	冷卻區數量	1個自然風冷卻
送輸部分參數	PCB 最大寬度	網帶式300mm / Mesh type 300mm 或選配網帶式400mm / Mesh type 400mm
	運輸方向	L→R （ R→L.option ）左→右
	運輸導軌固定方式	前端 /Front
	傳輸帶高度	網帶 880±20mm，/ Chain 880±20mm
	傳送方式	網傳動 / Mesh
	運輸帶速度	0-2000mm/min
控制部分參數	電源	3 Phase 380V(220V option)
	啟動功率	14KW	18KW	22KW	26KW
	正常工作消耗功率	Approx.3.5KW	Approx.4KW	Approx.4.5KW	Approx.5KW
	升溫時間	約 20 分鐘/About 20 Minutes
	控制方式	全電腦+三菱PLC控制或溫控模塊控制
	溫度控制安全范圍	室溫-310℃/Room Temperature-310℃
	溫度控制方式	PLC溫度模塊控制或溫控模塊PID+SSR
	溫度控制精度	±2℃
	PCB 板溫度分布偏差	± 2℃
	異常警報	溫度異常（恒溫后超高溫或超低溫）/ Temperature abnormity
機體參數	重量	Approx220kg	Approx.250kg	Approx300kg	Approx350kg
機體參數	外型尺寸 L×W×H	L3000×W612×H1400	L3400×W612×H1400	L3800×W612×H1400	L4000×W612×H1400

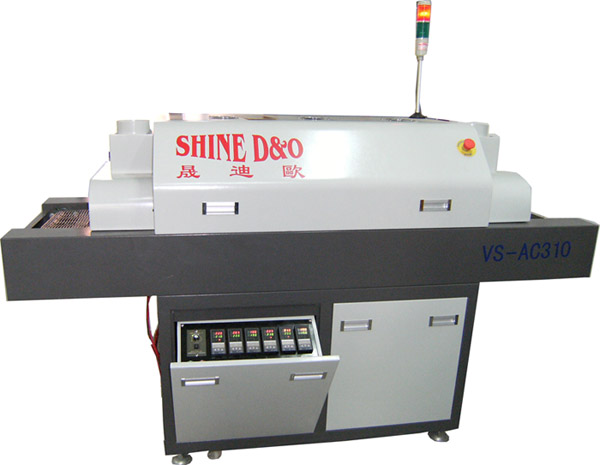

技術參數Specifications		VS-AC310
加熱部分參數	加熱區數量	上3/下3		上 3/ 下2			上3/ 下1		上3/下0
	加熱區長度	1000mm
	冷卻區數量	1個自然風冷卻（等離子直流風扇）
送輸部分參數	PCB 最大寬度	網帶式300mm / Mesh type 300mm（廣州東城不銹鋼網帶）
	運輸方向	L→R （ R→L.option ）左→右（選配右→左）
	運輸網帶方式	前端 /Front
	傳輸帶高度	網帶 800±20mm，/ Chain 800±20mm								網帶 550±20mm，/ Chain 550±20mm
	傳送方式	網傳動 / Mesh
	運輸帶速度	0-1800mm/min（臺灣中大60瓦調速馬達1：150牙箱）								0-1500mm/min（臺灣中大60瓦調速馬達1：150牙箱）
控制部分參數	電源	3 Phase 380V(可選220V電源)
	啟動功率	9KW			8KW			7KW		5KW
	正常工作消耗功率	Approx.3KW			Approx.2.5KW			Approx.2KW		Approx.1.5KW
	升溫時間	約 20 分鐘/About 20 Minutes
	控制方式	儀表PID控制(日本RKC溫控表)
	溫度控制安全范圍	室溫-310℃/Room Temperature-310℃
	溫度控制方式	溫控模塊/ module
	溫度控制精度	±2℃
	PCB 板溫度分布偏差	± 2℃
	異常警報	溫度異常（恒溫后超高溫或超低溫）/ Temperature abnormity
機體參數	重量	Approx180kg	Approx180kg			Approx180kg				Approx80kg
	外型尺寸 L×W×H	L2000×W612×H1220								L1400×W612×H650
