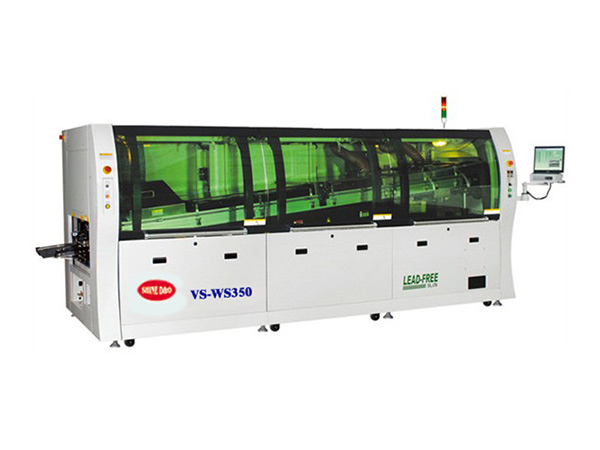

事 項

性 能

特 點 說 明

PCB板要求

PCB基板尺寸

標準機  W：30~350mm

PCB板上元件高度限制

100mm

有特殊高度要求請備注

PCB板運輸方向

標準：L→R 左→右

R→L右→左 式樣下單前需說明

噴霧部件

噴頭

采用日本明治A-100噴頭，噴霧范圍20~65mm扇面可調，噴頭高度50~200mm可調,最大流量60Ml/min.

全自動內置式噴霧系統，整個噴霧均采用進口原件，確保噴霧平穩、均勻，并帶有光電眼自動檢測定點噴霧。

氣路系統

采用進口亞德克過濾器,控制閥和管接頭.

確保噴霧可靠性

噴霧噴嘴移動系統

三菱（瑞士思博技術）PLC+三星液晶全電腦智能控制

控制器根據PCB寬度，運輸速度，精確控制噴霧時間，噴霧速度，可設定噴霧提前量，滯后量，噴霧寬度，還根據不同需要人工設定噴霧速度

噴頭移動方式

進口無桿氣缸驅動動作350mm

精確執行PLC數據，自動調整噴霧速度，

標配霧氣回收網板

將多余助焊劑霧氣過濾回收

減少環境污染

網板斜置式霧氣回收整流罩

霧氣回收網板及整流罩上留存的助焊劑液滴，將順傾斜方向流動

避免垂直落下，污染PCB

助焊劑過濾回收系統

抽風系統不銹鋼鋼絲網過濾，利用流體的特性大限度的過濾回收多余的助焊劑。

預熱部件

三段式加長預熱區

三段預熱總長1800mm，遠紅外+熱風，溫度獨立控制.

溫控方式

宏格溫控模塊 三菱PLC智能電腦調節

溫控精度高，帶保護功能

加熱部件

高能臺展不銹鋼發熱管帶散熱片保護

預熱功率

總功率10kw

預熱效果

加上紅外溫度補償，可確保PCB板溫度掉幅不超過5℃。可達到特殊的無鉛焊接工藝。

安裝模式

模塊化設計，便于維修與保養

錫爐部件

錫爐材質

無鉛爐膽

錫爐容錫量

350kg左右

錫爐溫度范圍

室溫~300℃

高度調節范圍

0－12MM可調

錫爐功率

12kw

錫爐的移動方式

絲桿調節

第一波峰與第二波峰間距

25~30mm

確保焊接點在第一波峰沾錫后，進入第二波峰時，PCB焊點上的掛錫處于熔融狀態，增強無鉛焊錫的浸潤性。

第一波峰噴口

標準沖擊波

針對紅膠貼片焊接工藝設計

第二波峰噴口

標準平面錫波

平衡焊錫均勻度

低氧化設計

大多數情況下：有鉛錫渣：≤1.5kg/8h

無鉛錫渣：≤1.5kg/8h

錫條含雜質不同錫渣約有偏差

波峰馬達

意大利BEM公司高溫馬達，波峰高度數字化調節

★ 5年包換部件

加熱部件

特制長壽命外熱式發熱管，配置外熱鑄鐵板加熱，日本Nationa固態繼電器。錫加熱均勻正負2度。

★ 5年包換部件

制冷系統（標配）

冷卻方式

雙面風批強制風冷系統

風機功率

180W

噴口冷氣流速

~1.2m/s（1.2米/秒）

冷風風道系統

充分考慮流體的特性，獲得均勻的上、下兩個平面風。

PCB傳送系統

高強度耐磨導軌

專用鋁導軌鑲可拆卸耐磨不銹鋼導軌；特殊的熱補償防變形伸縮結構，確保導軌不變形、不掉板。

傳送用雙鉤鈦?zhàn)?/span>

專用雙鉤鈦?zhàn)Γ冣?/span>99.405%），夾板標準≤3mm

C/V速度設定最小單位范圍

最小單位1mm/min, 0~1800mm/min

運輸馬達

STK120W三相變頻馬達

★ 5年包換部件

鏈條鈦?zhàn)ο蘖ζ?/span>

防止卡板燒死傳動電機.

機體結構

機架結構

流線型整體框架焊接結構，流線型設計，美觀、堅固耐用

前后門結構

均為可拆卸式結構，提供最大的維護空間

電器及控制性能

控制主件

三菱PLC+三星液晶全電腦

★ 3年包換部件

設備及人員安全性

設漏電保護器

異常報警方式內容

溫度過高或過低報警

運輸系統

P C Broad width

基板寬度

Max350mm

PCB conveyor height

PCB運輸高度

750±20mm

PCB conveyor speed

PCB運輸速度

0-1.8m/min

PCB conveyor direction

PCB運輸方向

L→R（R→L option）

噴霧系統

Spray fashion

噴霧方式

無桿氣缸+明治A-100噴頭/SMC & nozzle

Flux storage tank

助焊劑容量

Max5.2L

預熱系統

Preheating length

預熱區長度

1800mm三段

Preheating zone quantity

預熱區數量

3段/3 zone sirocco

Preheating Temperatures

預熱區溫度

Max. 220℃

Preheating capacity

預熱功率

10KW

焊接系統

Suitable solder type

適用焊料類型

無鉛Lead-free

Solder volume

錫熔量

350KG 左右

Wave solder pot

波峰焊錫爐功率

12KW

整機參數

Power requirements

電源

3 Phase 380V

Air supply

氣源

4-7kg/cm2 12.5L/min

Power for heating up

啟動功率

22KW

Power for operation

正常運行功率

MAX 8KW

Temperature control

控溫方式

三菱PLC+三星液晶電腦智能控制/ SW module

Control fashion

整機控制方式

三菱PLC+三星液晶電腦智能控制

Weight

重量

Max 1200kg

Body Dimensions

機身尺寸

L4000xW1300xH1700
